Pendant Stations LADY Series.
 RAVIOLI       รุ่นสวิทช์คอนโทรล      ข้อมูลเพิ่มเติม

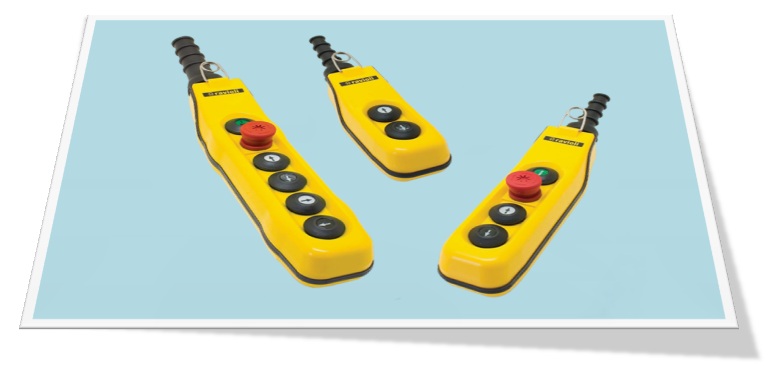

   สวิทซ์ปุ่มกด รุ่น LADY แบบสวิทซ์ปุ่มกดเรียงแถวเดียว

คุณสมบัติหลัก

           สวิทซ์กดปุ่ม   LADY  SERIES   รุ่นใหม่ล่าสุด  เป็นแบบปุ่มกดเรียงแถวเดี่ยว  สำหรับช่วยทำงานกับแผงตู้วงจรของรอกไฟฟ้า  และเครนไฟฟ้า  เป็นผลิตภัณฑ์ที่ได้มาจากการผสมผสานประสบการณ์อันยาวนานของบริษัท  Ravioli ประเทศอิตาลี ในการศึกษาคิดค้นจัดวางรูปแบบผลิตภัณฑ์ และรายละเอียดต่างๆ  ของอุปกรณ์  และด้วยประสบการณ์การใช้งานจริง เพื่อให้อุปกรณ์มีประสิทธิภาพการทำงานที่ดีที่สุด  มีฟังชั่นการทำงานของชุดอุปกรณ์  ไฟฟ้าทุกอย่างที่ถูกต้อง ทำงานได้รวดเร็ว โดยการใช้วัสดุที่มีความแข็งแรงทนทาน  มีคุณภาพสูง  และการออกแบบขนาดให้มีความกะทัดรัดเหมาะสมกับการใช้งานด้วย ความสะดวกสามารถใช้มือถือได้เพียงข้างเดียว  เพื่อง่ายต่อการถือบังคับควบคุมรอกไฟฟ้า และเครนไฟฟ้าได้อย่างมีประสิทธิภาพสูงสุด

          ผลิตภัณฑ์ออกแบบด้วยนวัตกรรมทางคอมพิวเตอร์ โดยใช้โปรแกรมการออกแบบผลิตภัณฑ์ และเครื่่องจักรในการผลิตที่ทันสมัย​​  ซึ่งใช้วัตถุดิบ และวัสดุในการผลิตทุกชนิดควบคุมคุณภาพ โดยทำตามเทคโนโลยีที่ดีที่สุดเท่าที่มีอยู่ในปัจจุบัน

         ผลิตภัณฑ์ได้เน้นวัตถุประสงค์ไว้สองอย่าง คือ ได้เน้นเป็นพิเศษในเรื่องคุณสมบัติการใช้งานที่ผู้ใช้จะต้องมีความสะดวก และง่ายในการใช้มือถือ สามารถบังคับเพียงมือเดียว และในด้านเทคนิคจะต้องมีการสั่งงานที่ถูกต้อง เพื่อทำให้แน่ใจว่าสิ่งเหล่านี้จะทำได้ดี แม้จะอยู่ภายใต้การใช้งานอย่างหนักมีความถี่สูงอยู่ตลอดเวลา

        วัตถุดิบที่ได้นำมาใช้ในการผลิตเป็นโครงสร้างของอุปกรณ์ เพื่อการประกอบ และห่อหุ้มอุปกรณ์วงจรไฟฟ้าด้านในกล่องสวิทช์คอนโทรล  ซึ่งจะต้องมีคุณสมบัติที่มีความทนทานต่อสภาพแวดล้อมต่างๆ ในการใช้งานได้อย่างดีเยี่ยม เช่น การเปลี่ยนแปลงของอุณหภูมิอย่างมาก, ทนต่อสารประเภทน้ำมัน มีการป้องกันจากฝุ่นที่ดีที่สุด และของเหลวที่ไม่ให้สามารถซึมผ่านเข้าไปด้านในตัวอุปกรณ์ได้ และทนต่อแรงตกกระแทกในการใช้งาน สามารถป้องกันอันตรายอันการเกิดอุปกรณ์วงจรไฟด้านในเสียหายได้ ซึ่งอาจเป็นเหตุให้เกิดความเสียหายกับชิ้นงานต่างๆ ที่กำลังอยู่ระหว่างการยก ขนย้าย

        การออกแบบพื้นที่ภายในให้มีพื้นที่ในการเชื่อมสายไฟ และอุปกรณ์ได้อย่างสะดวกง่ายดาย และรวดเร็ว พร้อมใช้งานได้อย่างมีประสิทธิภาพ ขนาดของชุดสวิทซ์

        ชุดสวิทช์กดปุ่มรุ่น LADY มีขนาดกรอบรูปทรงที่แตกต่างกันถึง 6 ขนาด โดยมีขนาดรุ่นตั้งแต่ 2 ปุ่ม ถึง 12 ปุ่ม และมีตัวสวิทช์ต่างๆ หลายแบบ สามารถเลือกใช้ติดตั้งในแต่ละชนิดได้ตามต้องการ

  คุณสมบัติทางเทคนิค
    คุณสมบัติทางเทคนิค
การปฏิบัติตามมาตรฐาน EEC: 2006/95 CE 93/68 98/37 CE 2004/108 CE
การปฏิบัติตามกฎข้อกำหนด: EN 60947-1 EN 60947-5-1 EN 60529
    EN 60204-1 EN 60204-32 EN 418
ฉนวนป้องกันแรงดันไฟฟ้า: 660 V~
การทดสอบแรงดันไฟฟ้า: 2500 V ~
ใช้งานในแรงดันไฟฟ้าได้สูงสุด: 400 V ~
ใช้งานในช่วงอุณหภูมิ: - 25 Co + 70 Co
ควรจัดเก็บภายในช่วงอุณหภูมิ: - 40 Co + 70 Co
ฉนวนกันความร้อน: Class II (ฉนวน 2ชั้น)
ระดับค่าป้องกันฝุ่น และน้ำ: IP 65
ตำแหน่งในการใช้งาน: ใช้ได้ในทุกตำแหน่ง
ขนาดของช่องต่อเข้าสายไฟ: รุ่น 2 - 4 ปุ่ม
  (ใช้ยางขนาดศูนย์กลาง 12-17 มม.)
   รุ่น 6 - 12 ปุ่ม
  (ใช้ยางขนาดศูนย์กลาง15-20 มม.)
มาตรฐานการใช้งาน: CE


  มาตรฐานฐานความปลอดภัยที่เกี่ยวกับผลิตภัณฑ์

         ชุดสวิทช์ปุ่มกดรุ่น LADY ได้ทำผลิตภันฑ์ให้สอดคล้องกับกฎมาตรฐานความปลอดภัยในปัจจุบัน ด้วยความพิถีพิถันอย่างยิ่ง

98/37 CEคือ  ข้อบังคับสำหรับเครื่องจักร
2006/95 CEคือ  ข้อบังคับสำหรับกระแสไฟฟ้าแรงดันต่ำ
93/68 CEEคือ  ข้อบังคับสำหรับกระแสไฟฟ้าแรงดันต่ำ
2004/108 CEคือ  ข้อบังคับ EMC
EN 60204-32คือ  กฎระเบียบความปลอดภัยการใช้เครื่องจักรในการยก
EN 60947-1คือ  สวิทช์เกียร์ และคอนโทรลเกียร์กระแสไฟฟ้าแรงดันต่ำ
EN 60947-5-1คือ  อุปกรณ์วงจรไฟฟ้าควบคุม  และส่วนประกอบของสวิทช์

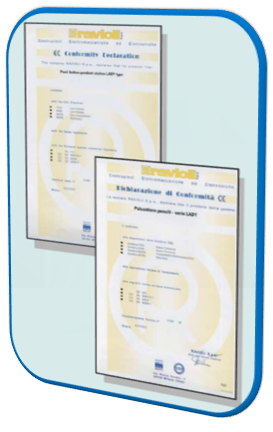

        สินค้ารับประกันคุณภาพ

        ชุดสวิทช์ปุ่มกดรุ่น LADY ได้มีการรับประกันโดยสถาบันมาตรฐาน EC, เกิดขึ้นตามคำขอ ซึ่งแสดงว่าผลิตภัณฑ์ดังกล่าวที่ถูกสร้างขึ้นโดย Ravioli ภายใต้นิยาม และข้อกำหนดอันเป็นที่ยอมรับ, และปฏิบัติตามกฎระเบียบข้อบังคับด้านความปลอดภัย ซึ่งเป็นไปตามมาตรฐานการรับรองระบบคุณภาพที่ระบุไว้ใน UNI EN ISO 9001 : 2000

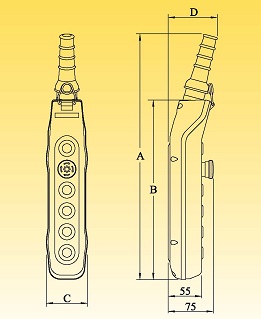

  ขนาดของชุดสวิทช์
จำนวนปุ่มกดขนาด (มิลลิเมตร)น้ำหนัก(กิโลกรัม)
ABCD
226416666770.280
433623866770.430
642431071820.590
849638271820.750
1049645471820.880
1249652671821.040

  ลักษณะของปุ่มกด

      คุณสมบัติหลัก
             "ปุุ่มกด MK" คือส่วนประกอบช้ินหนึ่ง ในสวิทช์กดปุ่มรุ่น LADY ตัวกรอบ ทำข้ืนจากไนลอนชนิดใส ไม่สามารถติดไฟได้ตัวล็อคหยุดคู่ และสามารถทำความสะอาดหน้าคอนแทรค Silver Alloy ได้ด้วยตนเอง  ตัวสกรู และสปริง ทำจากโลหะเคลือบพิเศษ INOX
             "ปุ่มกด MK" จะมีจัดจำหน่ายไว้เป็นชิ้นส่วนอะไหล่ด้วย
    คุณสมบัติทางเทคนิค

การปฎิบัติตามกฎข้อกำหนดEN 60947-5-1
ฉนวนกันป้องกันแรงดันไฟฟ้า660 V -
ปกติใช้กับกระแสไฟฟ้า10 A
อายุการใช้งาน3x10 Operations
ขนาดหน้าตัดของสายไฟ2x1.5 mm or 1x2.5 mm
ชนิดของข้อต่อsecured cleamping screws
ข้อจำกัดการใช้งานAC15 = Ve (V) 24 48 120 240 400
 le (A) 10 10 6 3 1,9
 DC13 = Ve  (V) 24 48 125 250
 le (A) 5 5 2,2 1,1
มาตรฐานการใช้งานCE
    คำแนะนำสำหรับการติดตั้ง และการบำรุงรักษา

    การติดตั้ง
ชุดสวิทช์ปุ่มกดจะต้องได้รับการติดตั้งโดยพนักงานที่ได้ผ่านการอบรม ภายใต้กฏควบคุมความปลอดภัยตามมาตรฐาน
UNI EN ISO 9001:2000 ตามกฎหมายที่มีผลบังคับใช้ โดยจะต้องทำการปิดกระแสไฟฟ้าทั้งหมดก่อนที่จะทำการเริ่มติดตั้ง สายไฟที่จะต่อเข้ากับอุปกรณ์ภายในจะต้องปฏิบัติทำตามแบบของวรจรไฟฟ้าของเครื่องจักร หลังจากการติดตั้งแล้วจะต้องเริ่มทำการทดสอบอุปกรณ์ปุ่มกดหยุดฉุกเฉินให้มีการทำงานเป็นไปตามเงื่อนไขให้เรียบร้อยก่อนเป็นอันดับแรก ก่อนที่จะเริ่มทดสอบปุ่มกดอื่นๆ โดยต้องปฏิบัติอย่างเคร่งครัดทุกครั้ง ให้หลีกเลี่ยงการใช้งานเป็นเวลานานกับสารที่เป็นน้ำมัน และสารที่สภาพเป็นกรด ซึ่งอาจก่อให้เกิดความเสียหายให้กับตัวสวิทช์ปุ่มกดได้
วิธีการต่อสายไฟเข้าควรจะปฏิบัติดังต่อไปนี้
    1. ถอดฝาครอบ (เบอร์ 2) ด้วยการคลายสกรูออก
    2. ถอดแคล้มล็อกสายไฟ ด้วยการถอดสกรูออก แต่ยังยึดค้างไว้กับรูของตัวล็อก
    3. ตรวจเช็คขนาดของเส้นผ่าศูนย์กลางของสายไฟที่จะต่อเข้า เพื่อตัดชุดยาง (เบอร์ 3) ตามขนาดของสายไฟให้มี พอดี เพื่อให้ตัวยางได้มีความกระชับรัดแน่นพอดี เพื่อการป้องกันฝุ่นและน้ำไม่ให้ซึมผ่านเข้าภายในได้ หลังจากนั้นให้สอดสายไฟผ่านตัวยางให้มีความยาวเพื่อเข้าไปต่อกับอุปกรณ์ได้พอดี
    4. ขันสกรูให้แคล้มล็อกสายไฟ ตรวจให้แน่ใจว่าสายไฟกระชับแน่นและมีความปลอดภัย
    5. ดำเนินการต่อสายไฟตามแบบของวรจรไฟฟ้าของเครื่องจักร
    6. ปิดฝาครอบและขันสกรูยึดให้แน่น ตรวจสอบให้แน่ใจอีกครั้งว่าตำแหน่งของปะเก็นยางเข้าล็อกถูกต้องพอดี
การติดแสดงสัญลักษณ์การทำงาน

ให้ติดแสดงสัญลักษณ์การทำงานของแต่ละปุ่มให้ถูกต้อง ตรงกับเงื่อนไขในการใช้งานเข้าไว้ที่หน้าปุ่มยางให้เรียบร้อย

    การบำรุงรักษา
ในการปฏิบัตินี้ เพื่อให้เกิดความมั่นใจได้ว่าการทำงานที่จะมีความสมบูรณ์แบบของอุปกรณ์ตลอดเวลา, เราจึงได้แนะ
นำโปรแกรมการบำรุงรักษาดังนี้
การดำเนินงานเกี่ยวกับใช้งานและบำรุงรักษาอุปกรณ์สวิทช์ปุ่มกดทั้งหมดจะต้องทำโดยเจ้าหน้าที่ผู้ได้รับอนุญาติ และ
มีหน้าที่รับผิดชอบเท่านั้น และถ้าจะต้องเปลี่ยนอะไหล่ ซึ่งจะต้องใช้ชิ้นส่วนอะไหล่แท้เท่านั้น ชิ้นส่วนอุปกรณ์ใดๆ ที่แสดงถึงการสึกหรอ หรือเกิดข้อบกพร่องใดๆ ขึ้น ควรจะต้องรีบเปลี่ยนใหม่โดยทันที ในปฏิบัตินี้เพื่อจะทำให้เกิดความแน่ใจถึงความปลอดภัยสูงสุดสำหรับผู้ใช้งานตลอดเวลา
โดยเฉพาะอย่างยิ่ง ส่ิงที่มีความจำเป็นต้องปฏิบัติดังนี้
    1. ต้องทำความสะอาดสวิทช์ปุ่มกดเป็นระยะๆ โดยใช้ผลิตภัณฑ์ทำความสะอาดที่ไม่มีผลรุนแรงทำให้ตัวสวิทช์ปุุ่มกดเกิดความเสียหายได้ และไม่ใช้เครื่องอัดอากาศเป่าลงในชิ้นส่วนภายนอก ต่ออนุญาติให้ใช้อุปกรณ์อัดอากาศเป่าลมเฉพาะในชิ้นส่วนภายในเท่านั้น
    2. ให้ตรวจสอบว่าตัวสกรูที่ใช้ในสวิทช์ปุ่มกดทั้งหมด ขันได้แน่นและเรียบร้อยดี
    3. ให้ตรวจเช็คสายไฟที่ต่ออยู่ภายใน ให้มีการขันยึดต่อขั้วสายไฟให้แน่นและมีเรียบร้อยดี
    4. ให้ตรวจสอบว่าชุดปะเก็น ตัวล็อกสายไฟ และชิ้นส่วนยาง ยังอยู่ในสภาพที่ดีพร้อมการทำงานที่ดี
    5. ให้ตรวจสภาพตัวกรอบทั้งหมดของสวิทช์ปุ่มกดว่ายังอยู่ในสภาพดี
    6. ให้ตรวจการความถูกต้องของอุปกรณ์ระหว่างเงื่อนไขการทำงาน, สัญลักษณ์ของปุ่มกด และแบบวงจรไฟฟ้าของเครื่องจักรว่ามีการทำงานถูกต้องตรงกันหรือไม่


การแก้ไขดัดแปลงชิ้นส่วนใดๆ ของสวิทช์ปุ่มกด จะมีผลทำให้การรับประกันของบริษัทสิ้นสุดโดยทันทีบริษัท Ravioli
จะไม่รับผิดชอบใดๆ ต่อความเสียหายอันเกิดจากการติดตั้ง และการใช้งานผลิตภัณฑ์ที่ไม่ถูกต้อง
